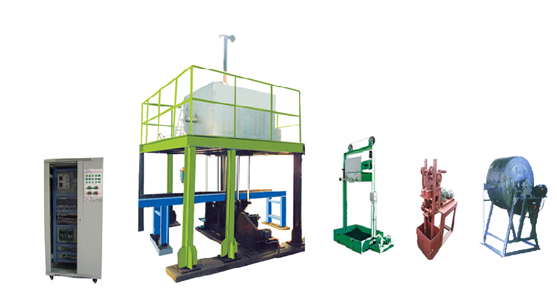

WBJL-70型試驗焦爐
常規及搗固煉焦的試驗研究。為合理利用煤炭資源及改進焦炭產品質量提供試驗研究數據，用于指導和改進生產。還可以根據生成焦炭的冷強度指標和熱強度指標探討合適的配煤條件，推斷用于生產的經濟性和可能性，并為煤資源的合理利用提供資料。
工藝要求
1、為了準確的控制配煤比和配煤細度，給煉焦提供穩定的條件，選用先粉碎后配合的工藝。
2、70公斤試驗焦爐工程包括：70公斤電加熱試驗焦爐、常規配煤煉焦、搗固配煤煉焦、熄焦及配套的焦炭檢測設備和輔助設施。
3、工藝試驗可以進行常規配煤和搗固配煤煉焦試驗研究，還可以根據生成焦炭的冷強度指標和熱強度指標探討合適的配煤條件，推斷用于生產的經濟性和可能性，用于指導生產，并為煤資源的合理利用提供資料。
4、爐膛采用碳化硅爐膛，抗急冷和急熱性能好，膨脹系數小，在冷態或熱態情況下，不出現剝落或裂紋，使用壽命長。爐膛磚具體指標：耐火度≥1770℃、0.2Mpa荷重軟化開始溫度≥1620℃、體積密度2.50-2.80g/cm3、顯氣孔率≤21％、重燒線變化（1350℃*2h）≤+0.2％、常溫耐壓強度≥85Mpa、熱震穩定性（1100℃水冷）≥50次、抗折強度（1100℃*2h）≥20 Mpa、SiC≥86％、Fe2O3≤1.2％。
5、煉焦工藝為兩側電加熱，底部裝煤和出焦，自動化程度高，操作簡便。
6、計算機控制兩側爐墻溫度，兩側爐墻恒溫時的誤差小于5℃，記錄焦餅中心和爐頂空間溫度，帶有數據儲存和打印功能。
7、計算機操作系統為Win2000或XP，計算機啟動控制系統及修改系統參數，動態顯示系統運行狀態和溫度曲線。
8、溫度控制采用人工智能自適應調節算法，升溫和恒溫控制無超調、無欠調。
9、用戶可任意設定升溫曲線，程序編排采用溫度時間編排的方法，編程方便、靈活。
10、具有傳感器（電偶）斷線、反接指示和超溫報警功能。
試驗焦爐的技術參數：
1、試驗焦爐
1.1裝煤量：62-88公斤（濕基，裝煤密度0.72噸/m3-1.03噸/m3）
1.2炭化室有效尺寸(長×寬×高)：660×420×650mm
1.3裝煤箱尺寸(長×寬×高×厚)：620×370×590mm×5mm
1.4煤餅尺寸(長×寬×高)：580×370×（400-500）mm，（裝煤箱沿長向煤餅兩側各加裝20mm石棉隔熱，沿高向煤餅上部蓋20mm石棉隔熱）
1.5燃燒室兩側各有 6 根硅炭棒加熱
1.6結焦時間:16h-24h（正常試驗時控制在22h）
1.7火道溫度:1050℃±10℃(額定最高溫度1350℃)
1.8焦餅中心溫度:≥950℃
