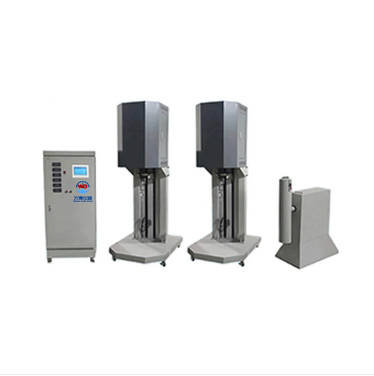

WB-2000H-2 焦炭反應性及反應后強度測定儀
一、功能:
1、采用高溫爐絲，機電一體化設計，反應器裝卸為底部機械傳動，安裝、操作簡單方便；
2、控制部分采用PLC設計，氣體流量選用質量流量控制器計量控制，不但流量準確可靠，還可隨時顯示。自學習溫度自動控制算法，程序任意給定，控溫方式：開環步進式，閉環全自動等方式；
3、溫度變送器，全部采用兩線制固體模塊，溫度自動補償，線性化；
4、可模擬試驗全過程，檢查系統運行狀態是否良好；
5、系統進入試驗狀態自動啟動試驗通風系統，排出室內CO氣體防止試驗人員中毒，保證室內空氣流通；
6、連接觸摸計算機可時時顯示溫度曲線，氣體流量曲線；有CO2流量不足報警功能；
7、具有超溫報警功能，超溫后自動斷電，防止可控硅擊穿、電偶損壞、信號干擾等原因造成電爐燒壞或反應器燒融；
8、具有超壓保護功能；
9、電偶采用GH3030高溫合金鋼保護管；
二、技術參數：
A標準控制過程：
常溫～1100℃，升溫速率15℃/min（可調）; 400℃通0.8L/min氮氣保護；1050℃預熱二氧化碳；1100±5℃，穩定10min，切斷氮氣，通 5L二氧化碳，反應2h，電爐停止加熱；反應器下降出爐，切斷二氧化碳，通2L氮氣保護；當焦炭降到100℃報警，試驗結束。以上過程全部由PLC自動控制完成。
B溫度控制:
1、三點式熱電偶：S型或N型，0.5級
2、控制精度： 1100℃±3℃；
3、保護管：剛玉；
4、升溫程序：常溫～1100℃，15℃/min；1100℃恒溫2h。
5、采用質量流量控制器自動控制；配備干燥管2支；
6、N2:0-10L可調；CO2:0-10L可調；
7、準確度±1.5%F.S
C反應器：
1、材質GH3044,使用溫度≤1400℃；
2、反應器尺寸：內徑Φ80mm;
D I型轉鼓：
1、Φ140mm×700mm；壁厚5mm；
2、20r±0.5 r/ min ，600轉自動控制，自動計數和控制；
E試驗篩：
1、19 mm，22.4 mm,10mm的方孔篩（選配，ISO標準使用），23mm,25mm,10mm的圓孔篩；
F電爐：
1、一體化整體爐膛，額定功率7.5KW；
2、電源三相五線制，電源平衡；
3、三段獨立加熱區，恒溫區300mm；可在觸摸屏上顯示恒溫區上、中、下控溫曲線。
4、使用溫度：≤1250℃；
5、外形尺寸：1000mm×850mm×1800mm
6、設備總重：<500kg
